在為混凝土、石材或水泥砂漿批盪指定塗層系統時，討論往往集中於顏色與面漆耐久性。基材化學特性較少被重視，但卻直接影響附著力與使用壽命。新凝结及養護中的水泥基材料仍具高度鹼性；若未使用合適的抗鹼封閉底漆，裝飾性或保護性面漆可能在塗層與基材接觸面提早劣化。

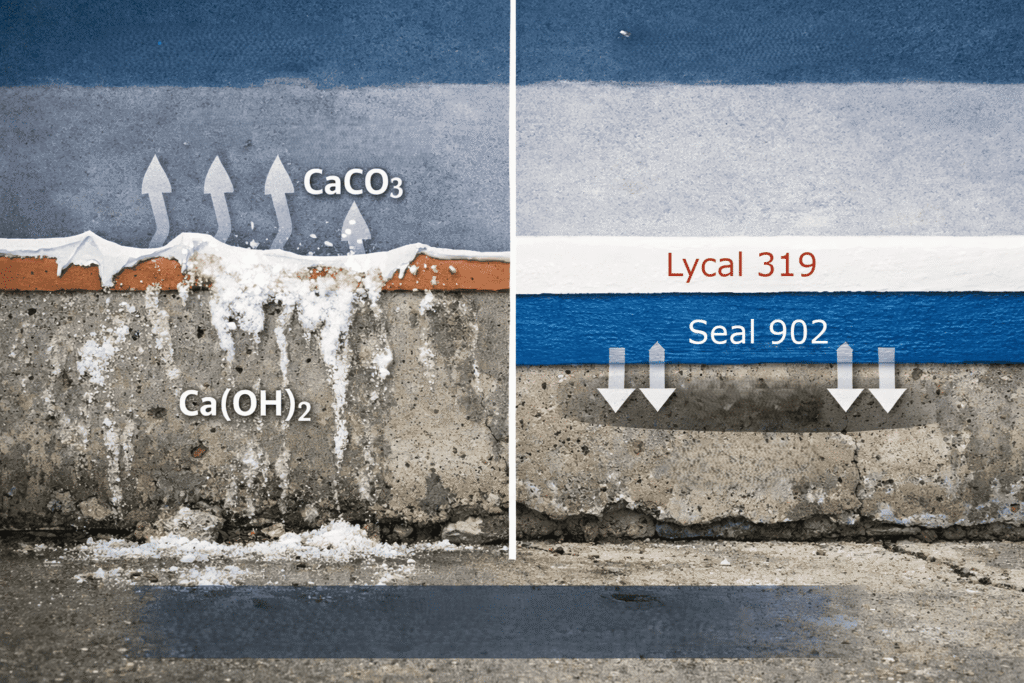

本文說明鹼性如何影響塗層表現、常見失效模式，以及 Seal 902 等抗鹼封閉底漆在塗刷 Lycal 319 等面漆前的功能角色。
基材鹼性與塗層風險
混凝土、水泥批盪及石材屬化學活性材料。新凝结材料表面 pH 值常見介乎 12 至 13，源於水泥水化過程產生的氫氧化鈣。即使牆面表面看似乾燥，養護期間殘餘水分及鹼性鹽分仍可繼續向表面遷移。
由 Ca(OH)₂ 至 CaCO₃：水化與碳化
水泥與水混合後發生水化。主要矽酸鈣相（C₃S 及 C₂S）生成矽酸鈣水合物（C-S-H）——提供強度的膠結相——並以氫氧化鈣（Ca(OH)₂，又稱波特蘭石）作為結晶副產物。溶解的 Ca(OH)₂ 使孔溶液維持高度鹼性，pH 值一般約為 12.5–13.5。在已水化的水泥漿體中，波特蘭石通常佔水化產物相當比例，因此鹼性屬基材本質，而非短暫的表面殘留。
隨時間推移，大氣中的二氧化碳（CO₂）進入多孔水泥漿體，溶於孔洞水分後，與氫氧化鈣反應生成碳酸鈣（CaCO₃，主要以方解石形態存在）及水：
Ca(OH)₂ + CO₂ → CaCO₃ + H₂O
此碳化反應消耗氫氧離子，並逐步降低近表面 pH；在充分碳化區域，pH 往往降至約 8–9。碳化由外向內推進，速率取決於孔隙率及濕度，在一般使用條件下通常較緩慢。因此，28 天結構養護並不代表塗層界面已達化學中性。塗裝時，殘餘 Ca(OH)₂ 及遷移中的鹼性鹽分往往仍然活躍。
若將一般乳膠漆或油性面漆直接塗於高鹼環境，鹼性侵蝕可能破壞黏結劑系統。典型反應途徑為皂化：鹼與黏結劑作用，形成類似皂類的殘留物，削弱漆膜內聚力及界面附著。結果是附著力下降、提早剝落，以及塗層壽命縮短。
抗鹼底漆並不會將基材整體的 Ca(OH)₂ 轉化為 CaCO₃。指定抗鹼封閉底漆的目的，是封閉並隔離面漆與鹼性界面，並在塗面漆前穩定基材狀況。
新建混凝土與已碳化混凝土：如何處理？
水泥基材的鹼性風險，會隨「新建」或「已碳化」而有所不同。兩者都可能需要底漆，但表面準備重點並不完全相同。
1. 新建混凝土／新批盪（Ca(OH)₂ 主導）
新建混凝土在水化後仍含大量氫氧化鈣，表面 pH 常達約 12–13。即使已養護 28 天，塗層界面往往仍屬高鹼環境，碳化尚未深入，CaCO₃ 生成有限。
處理要點：
- 確認結構養護達標，並檢查表面含水及強度是否適合塗裝
- 清除灰塵、脫模劑及鬆散物料
- 修補裂縫與缺陷後，先塗 抗鹼封閉底漆（如 Seal 902）
- 待底漆乾燥／養護完成後，再塗相容面漆（如 Lycal 319）
此階段的主要目的，是隔離高鹼界面，減少皂化、附著不良及早期剝落風險。
2. 已存在 CaCO₃ 的混凝土（已碳化表面）
長期暴露的混凝土，近表面可能已因碳化將部分 Ca(OH)₂ 轉為 CaCO₃，局部 pH 可降至約 8–9。這表示近表面鹼性相對較低，但並不代表可直接省略底漆。
原因包括：
- 碳化層厚度有限，內部仍可能保持高鹼
- 孔隙吸水不均、鹽分遷移、潮濕及污染仍會影響面漆
- 舊表面常有粉化、污垢、舊塗層或泛鹼殘留
處理要點：
- 評估表面狀況：粉化、空鼓、舊漆、白華、潮濕
- 徹底清潔；必要時打磨或高壓清洗，並待表面乾燥
- 對多孔或吸水不均表面，仍建議使用封閉／抗鹼封閉底漆以統一吸水
- 若局部仍有高鹼跡象（如新修補水泥、泛鹼反覆出現），按新建表面處理，加強抗鹼打底
3. 簡要對照
| 狀況 | 化學特徵 | 主要風險 | 建議做法 |
|---|---|---|---|
| 新建混凝土 | Ca(OH)₂ 高，pH 約 12–13 | 皂化、附著失敗 | 清潔 + 抗鹼封閉底漆 + 面漆 |
| 已碳化混凝土 | 近表面含 CaCO₃，pH 較低 | 吸水不均、污染、殘鹼 | 清潔評估 + 封閉／抗鹼封閉底漆（視狀況）+ 面漆 |
| 局部新補水泥 | 局部重新高鹼 | 局部皂化、色差、脫層 | 該處按新建處理，不可省略底漆 |
4. 規格建議
不論新建或已碳化，塗層系統仍應以「基材狀況」為準，而非只看養護天數或外觀是否已變白、變乾。抗鹼封閉底漆的作用是封閉與隔離，不是把整塊混凝土的 Ca(OH)₂ 轉成 CaCO₃。對 Seal 902 + Lycal 319 系統而言，關鍵是：先確認基材清潔、堅實、乾燥，再以相容底漆穩定界面，最後塗面漆。
底漆不足時的常見失效模式
在高鹼石材表面省略或低估底漆規格，會提高以下相關失效風險：
- 皂化／鹼性侵蝕 — 高 pH 可降解敏感黏結劑，使漆膜軟化並降低附著力。
- 泛鹼（白華） — 水分將可溶性鹽分帶至表面，形成白色結晶沉積，破壞外觀，並可能掀起塗層。
- 起泡 — 水蒸氣及可溶性鹽分在低滲透性漆膜下方產生壓力，形成氣泡或局部脫層。
- 吸水不均 — 多孔混凝土不規則吸收面漆中的載體，導致閃乾、轆痕及顏色／光澤不均。
這些機制由基材主導。僅靠表面清潔，並不能消除高鹼性帶來的化學風險。
抗鹼封閉底漆的功能
抗鹼封閉底漆屬界面層。其主要作用包括：
- 限制基材中鹼性鹽分與面漆黏結劑接觸
- 滲透並封閉開放孔隙，調節吸水
- 改善後續塗層的附著條件
- 為顏色及漆膜厚度提供更均勻的底層
與僅封閉可見紋理的填孔塗層不同，適當配方的抗鹼封閉底漆同時處理化學暴露與石材表面的吸水控制。
Seal 902 作為抗鹼封閉底漆
Seal 902 是一款丙烯酸抗鹼封閉底漆，採用精選丙烯酸聚合物乳液及助劑調配，適用於混凝土、磚、水泥砂漿、灰泥及石材等基材，特別是鹼性偏高、多孔或吸水不均而可能影響面漆表現的情況。
在塗層系統中，Seal 902 作為預備層可：
- 在基材界面提供抗鹼打底
- 滲透多孔表面並有助封閉不規則吸水
- 提升石材基層與面漆之間的附著力
- 作為表面處理的一部分，提供一定程度的防水作用
施工前，基材應清潔、堅實、乾燥，並清除灰塵、浮漿、油污、油脂及鬆散物料。脆弱或剝落部分應先行除去，表面缺陷亦應先作修補。
與 Lycal 319 的系統配合
Lycal 319 等高性能丙烯酸面漆依賴穩定基材。若將耐久面漆塗於未經處理的高鹼基材上，塗層表現會受制於界面，而非單一面漆化學性能。
Seal 902 適合作為 Lycal 319 前的抗鹼封閉底漆。在此系統中：
- Seal 902 負責打底及密封石材表面
- Lycal 319 提供裝飾性或保護性面漆
施工時應按兩種產品的技術資料，核實相容性、基材準備及養護／乾燥間隔。
總結
混凝土及石材在凝结後仍會長時間保持鹼性。抗鹼封閉底漆透過封閉孔隙、限制塗層界面的鹼性侵蝕，並在塗面漆前提升附著力，以應對此狀況。Seal 902 專為混凝土及石材基材的預備層而設；在確認系統相容後，可於 Lycal 319 等耐久丙烯酸面漆前指定使用。
正確打底不能取代表面處理，但它是高鹼水泥基材上確保塗層耐久性的必要控制層。
常見問題
混凝土養護 28 天後是否仍需底漆？
若要求塗層耐久性，答案是需要。28 天養護表示水化已達最低進度，但表面往往仍高度鹼性，並可能殘留水分。抗鹼封閉底漆用於處理界面風險。
抗鹼封閉底漆是否會中和混凝土 pH？
一般不會。Seal 902 等產品的作用是封閉並隔離高鹼基材與面漆，而非永久中和混凝土整體鹼性。
已碳化的舊混凝土是否仍要塗抗鹼封閉底漆？
近表面可能已形成 CaCO₃、pH 較低，但仍不宜一律省略。碳化層往往不深，內部可能仍高鹼；舊表面亦常有粉化、污染或吸水不均。應先評估清潔與基材狀況，多孔或狀況不穩時仍建議使用封閉／抗鹼封閉底漆。
局部新補水泥後，是否整面都要重新打底？
新補水泥處會重新回到高鹼狀態，該區域應按新建混凝土處理並加強抗鹼打底。其餘已處理且狀況良好的舊面，可視評估決定是否全面重塗底漆；關鍵是避免「新補處直接上面漆」造成局部皂化、色差或脫層。
