環氧樹脂（Epoxy Resin）廣泛應用於地坪塗裝、結構補強、電子封裝與手工藝等領域。對於初學者而言，最常遇到的問題之一就是「硬化時間掌握不當」，導致施工失敗、表面發黏、氣泡、甚至整批報廢。本文將從四個常見但容易被忽略的技術觀念出發，幫助你在施工前做好準備，避免錯誤。
硬化劑 ≠ 催化劑：別再搞混了！
許多新手會將「硬化劑（Hardener）」誤認為是「催化劑（Catalyst）」，但這兩者在化學反應中扮演的角色截然不同。
- 硬化劑是反應物的一部分：在環氧樹脂系統中，硬化劑（如胺類）會與主劑（環氧樹脂）發生交聯反應，形成三維網狀結構，這個反應是不可逆轉的，且硬化劑的比例會直接影響最終性能。
- 催化劑只是促進反應：催化劑本身不參與反應，只是加速固化時間，且理論上不會被消耗而影響硬度。
🔧 實務提醒：
環氧樹脂的硬化劑比例不能隨意調整，過多會導致表面發黏，過少則無法完全硬化。請務必依照產品說明書的比例（如 A:B = 2:1 或 1:1）準確秤量。
可使用時間（Pot Life）與混合體積的關係：小心形成「溶劑滯留」(solvent entrapment)效應
「為什麼我照比例混合，卻還是來不及用完就硬掉了？」這通常是忽略了可使用時間與體積的關係。
- 可使用時間（Pot Life）：指的是混合後在容器中可操作的時間。這段時間內，樹脂仍可流動與施工。
- 厚度越大，反應越快：環氧樹脂的硬化反應是放熱反應（Exothermic）。當混合厚度越大，熱量不易散失，會加速反應，導致可使用時間大幅縮短。

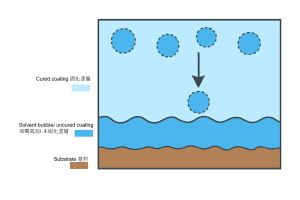

溶劑滯留 (Solvent entrapment) 是什麼？
當混合量過大或容器太深，反應產生的熱量會使殘留溶劑（如稀釋劑或助劑）無法順利揮發，被困在樹脂內部形成溶劑滯留 (Solvent entrapment)。這種情況會導致：
- 表面發黏或起霧
- 硬化不均或內部氣泡
- 附著力下降，影響後續塗層或黏著
📌 舉例說明：
產品標示「Pot Life = 30分鐘（100g，25°C）」，若你一次混合500g(在同一容器內)，實際可操作時間可能不到10分鐘, 且更容易形成 溶劑滯留。
🧪 建議做法：
- 分批混合使用，避免一次混合太多, 應控制施工點厚度並確保通風良好。
- 使用淺盤或平盤攤開混合物，有助於散熱與溶劑揮發。
- 避免在密閉容器中長時間停留混合物。
濕度與空調環境對硬化時間的影響
環氧樹脂雖然不像聚氨酯那樣對濕氣極度敏感，但濕度與空調環境仍會顯著影響硬化品質 與時間。
🌧️ 高濕環境的影響：
- 表面可能出現「胺白化」（Amine Blush）：形成一層白霧狀或油膩感的殘留物，影響附著力與外觀。
- 硬化反應變慢，甚至不完全固化。
❄️ 空調環境的影響：
- 冷氣房溫度低（如20°C以下）會延緩反應，導致硬化時間拉長。
- 若空調除濕功能強，反而有助於穩定硬化過程。
🛠️ 施工建議：
- 最佳施工環境為 溫度25°C ±2°C，濕度70%以下。
- 若在潮濕天氣施工，可使用除濕機或封閉空間搭配空調。
- 若硬化後表面有胺白化，可用酒精擦拭後再進行下一道工序。
攪拌速度與方式：別讓氣泡毀了你的作品
攪拌看似簡單，卻是影響硬化品質的關鍵之一。攪拌速度過快或方式不當，會導致氣泡、混合不均、甚至硬化失敗。
⚙️ 攪拌速度的影響：
- 過快：容易引入大量氣泡，尤其在透明樹脂或灌封應用中會非常明顯。
- 過慢：混合不均，導致局部硬化不良或表面發黏。
🌀 正確攪拌方式 (攪拌20 公斤裝的環氧樹脂時)：
- 使用低速攪拌器（300~600 rpm），穩定旋轉。
- 攪拌時間約為 3~5分鐘，確保邊角與底部充分混合。
- 高黏度或含填料配方, 攪拌時間需延長，確保填料分散均勻
- 攪拌後靜置1~2分鐘，讓氣泡自然上浮。
💡 小技巧：
- 若對氣泡敏感，可使用真空脫泡機或加熱槍輔助除泡。
- 攪拌棒建議使用扁平型或螺旋型，避免使用細長棒造成死角。
結語：掌握細節，才能掌握品質
環氧樹脂的硬化時間不只是等待的過程，更是決定成敗的關鍵。從正確認識硬化劑、控制混合體積、調整施工環境，到掌握攪拌技巧，每一個環節都影響最終成品的品質與穩定性。
對於剛入門的新手來說，與其追求快速，不如先學會穩定。只要你掌握這些基本觀念與技巧，環氧樹脂將不再是難以駕馭的材料，而是你創作與施工的最佳夥伴。
